Kancing geser adalah pengencang dengan sambungan kekakuan kekuatan tinggi. Kancing geser disingkat dengan kancing silinder (Kancing kepala keju untuk pengelasan tiang busur). Spesifikasi kancing geser adalah diameter nominal Ф10 ~ Ф25mm, Panjang total pengelasan sebelum 40 ~ 300 mm. Paku memiliki bagian atas kepala dengan mesin terbang untuk membuat tanda identifikasi pabrikan, penggunaan paku las sangat luas.
Kancing Konektor Geser dirancang untuk mengikat pelat beton ke balok baja dan menahan beban geser antara pelat beton dan balok baja pada konstruksi komposit. Hal ini memungkinkan kami memuat hingga 1000 kg/m2 dibandingkan muatan biasa yang jauh lebih sedikit. Prosedur ini menghemat waktu dan juga uang karena kesederhanaannya.

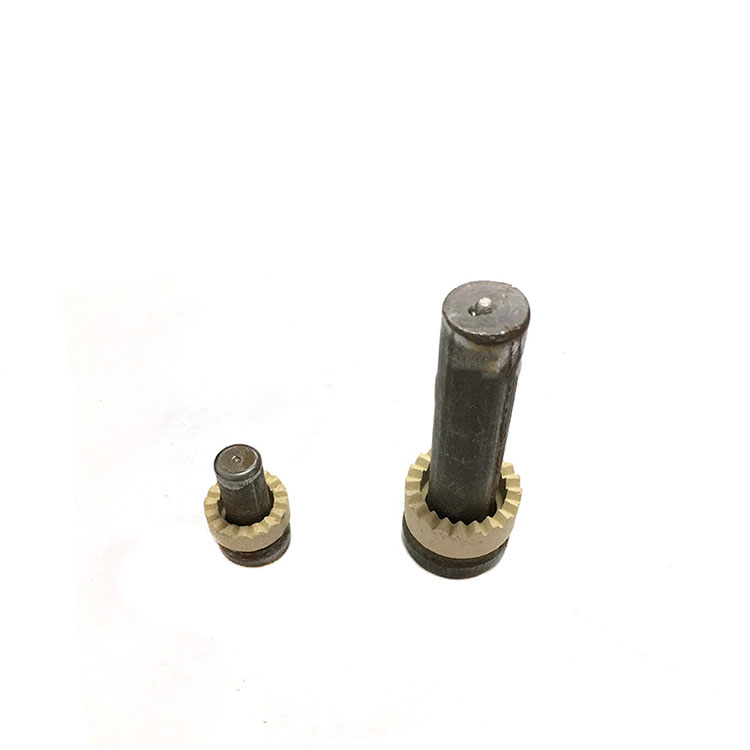

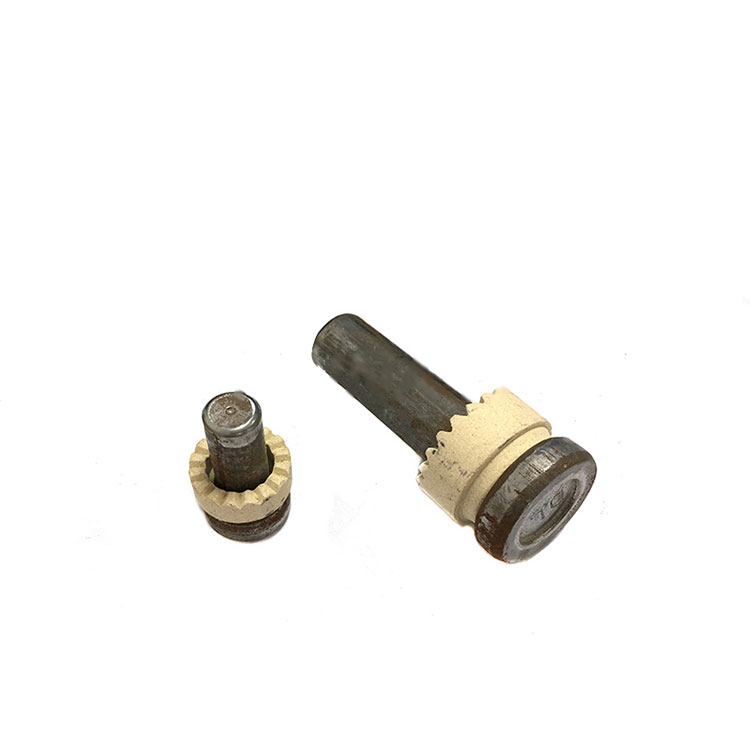

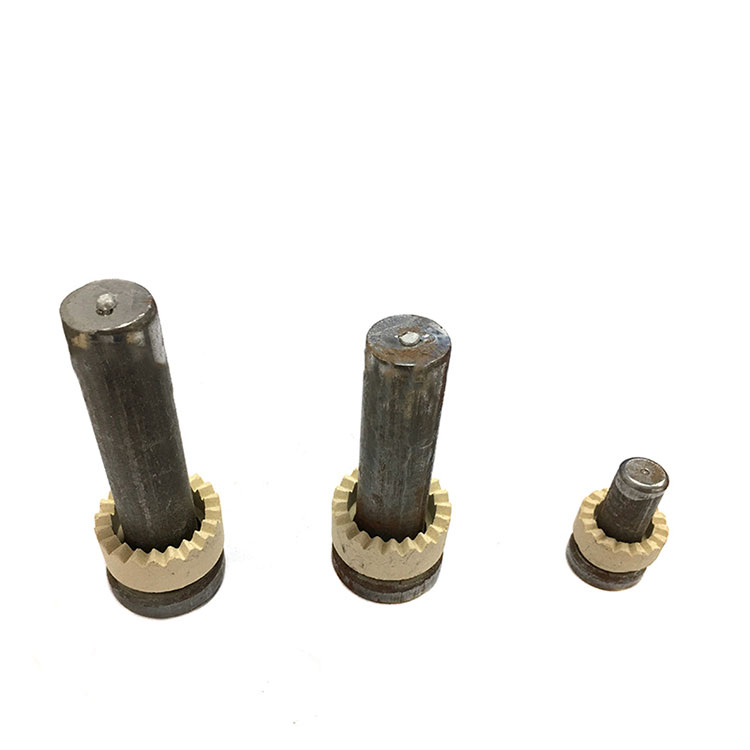

Ceramic Ferrule (Cincin Keramik Pengelasan Stud Geser) adalah untuk pengelasan konektor stud geser yang diterapkan melalui pengelasan dek baja atau proyek pengelasan stud ferrule keramik balok baja. Ferrule keramik terbuat dari cordierite dan mampu menahan guncangan panas serta suhu tinggi tanpa meleleh atau pecah.
Ini bagian penting untuk pengelasan kancing geser, dirancang dengan fungsi berikut:
◇ Ferrule keramik membuat titik sambungan pengelasan kancing geser air logam mudah dibentuk, biarkan konektor geser dengan balok baja terhubung lebih padat dan lebih kencang
◇ Mencegah kerusakan pada stud welder gun dan kumpulan komponen pistol las seperti stud chuck selama pekerjaan pengelasan shear stud.
◇Untuk Mengurangi percikan las busur dan kerusakan asap pada pekerja
ferrule keramik diproduksi sesuai standar ISO13918:2008 dengan kekerasan tinggi dan tahan suhu tinggi, dapat meningkatkan hasil pengelasan secara signifikan.
PENGELASAN KEPALA SILINDER |
|||||||
DIMENSI BAUT | |||||||
d | NOMINAL | 10 | 13 | 16 | 19 | 22 | 25 |
menit | 9.64 | 12.57 | 15.57 | 18.48 | 21.48 | 24.48 | |
MAKS | 10 | 13 | 16 | 19 | 22 | 25 | |
dk | MAKS | 18.35 | 22.42 | 29.42 | 32.5 | 35.5 | 40.5 |
menit | 17.65 | 21.58 | 28.58 | 31.5 | 34.5 | 39.5 | |
d1 | 13 | 17 | 21 | 23 | 29 | 31 | |
h | 2.5 | 3 | 4.5 | 6 | 6 | 7 | |
k | MAKS | 7.45 | 8.45 | 8.45 | 10.45 | 10.45 | 12.55 |
menit | 6.55 | 7.55 | 7.55 | 9.55 | 9.55 | 11.45 | |
r | menit | 2 | 2 | 2 | 2 | 3 | 3 |
WA | 4 | 5 | 5 | 6 | 6 | 6 |
Sifat Mekanik Konektor Geser Stud
Negara |
Daya tarik |
Titik hasil |
Pemanjangan persentase |
Kontraksi persentase |
BS EN ISO13918:2008 |
≥450 |
≥350 |
≥15 |
|
Amerika Serikat |
≥415 |
≥345 |
≥20 |
≥50 |
CINA |
≥400 |
≥320 |
≥14 |
|
Komponen Kimia Bahan (%) |
||||||
Bahan |
C |
Dan |
M N |
P |
S |
Al |
ML15AL |
0,13-0,18 |
≤0,10 |
0,30-0,60 |
≤0,035 |
≤0,035 |
≥0,020 |
SWRCH18A |
0,15-0,20 |
≤0,10 |
|
