Baut hex yang berat memiliki kepala yang lebih besar dari kepala hex standar (finish). Baut hex berat standar terbuat dari baja karbon rendah hingga menengah. Kepala yang besar menawarkan permukaan bantalan yang lebih besar yang mendistribusikan beban penjepit ke area yang lebih luas.
Baut struktural hex berat dirancang untuk sambungan struktural baja-ke-baja. Oleh karena itu, durasinya biasanya sangat singkat. Spesifikasi A325 dan A490 tidak ditujukan untuk aplikasi umum, termasuk baut jangkar. Dalam permohonan ini, penggantian A449 untuk A325 dan A354 grade BD untuk A490 harus dipertimbangkan.

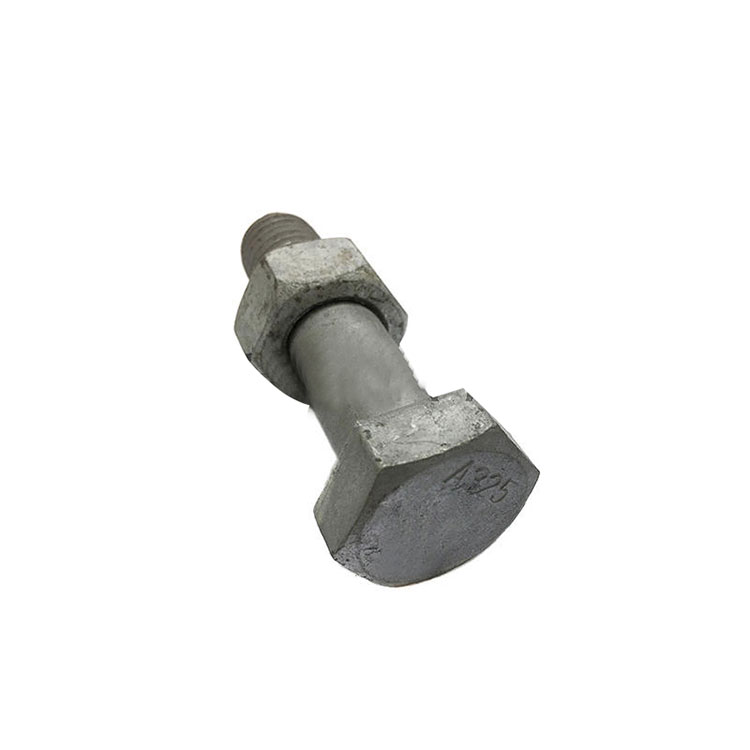

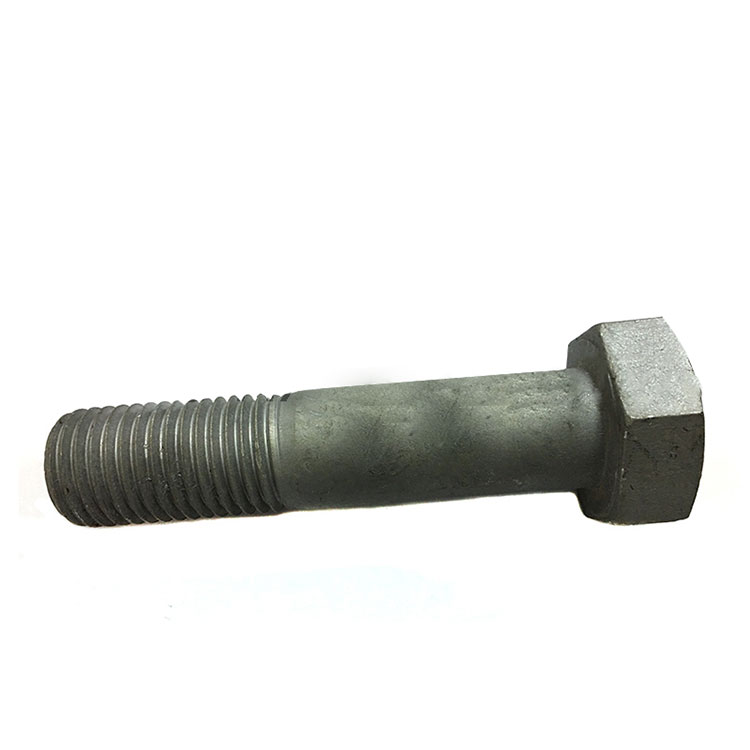

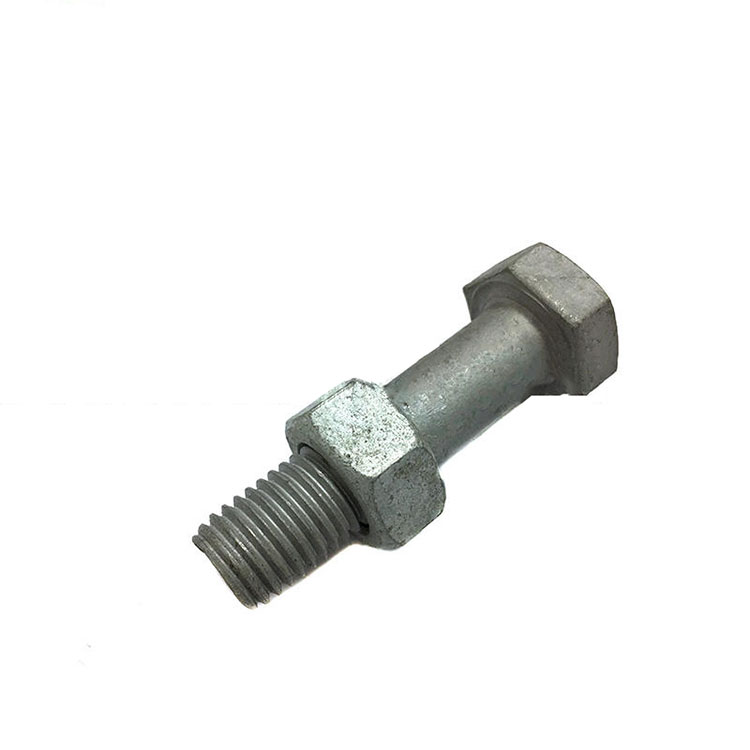

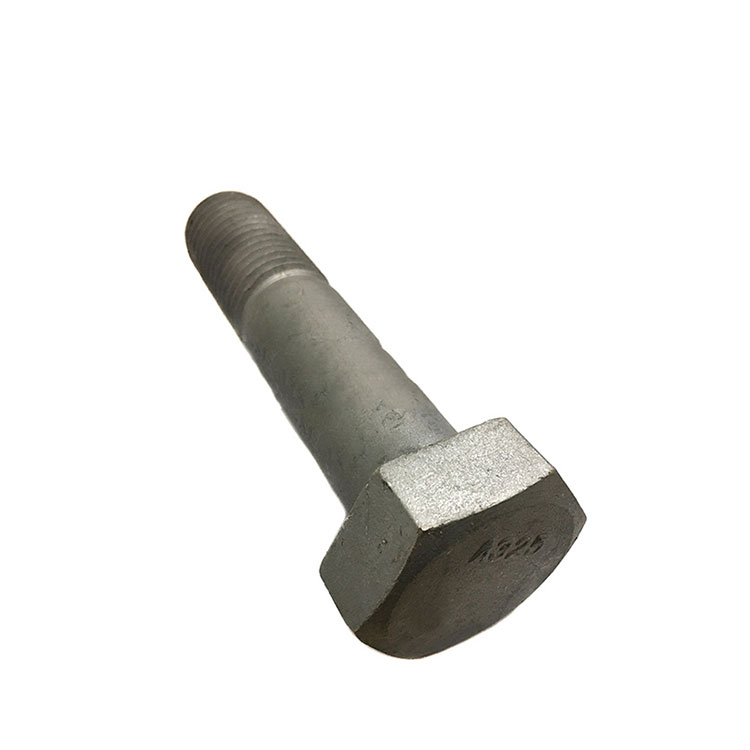

Baut struktural hex berat dirancang untuk sambungan struktural baja-ke-baja. Spesifikasi ASTM A325 dan A490 mencakup baut struktural hex berat berkekuatan tinggi mulai dari diameter 1/2" hingga diameter 1-1/2". Baut ini dimaksudkan untuk digunakan pada sambungan struktural dan oleh karena itu memiliki panjang ulir yang lebih pendek daripada baut segi enam standar. Spesifikasi A325 dan A490 tidak ditujukan untuk aplikasi umum.
Spesifikasi ASTM A490 mencakup baja paduan yang dipadamkan dan ditempa, baut struktur segi enam berat dari diameter 1/2" hingga diameter 1-1/2" dengan tarik minimum 150 ksi. Baut A490 serupa dalam penerapan dan dimensinya dengan Baut Struktural Hex A325 Sekrup Tutup Hex yang berat tetapi terbuat dari baja paduan dan bukan baja karbon sedang, sehingga menghasilkan pengikat berkekuatan lebih tinggi.
Toleransi Panjang Baut | ||||
Panjang Nominal, in. | Ukuran Nominal, masuk. | |||
1⁄2 | 5⁄8 | 3⁄4 sampai 1 | 11⁄8 hingga 11⁄2 | |
Melalui 6 masuk. | -0,12 | -0,12 | -0,19 | -0,25 |
Lebih dari 6 inci. | -0,19 | -0,25 | -0,25 | -0,25 |
BAUT HEX BERAT - SIFAT MEKANIK | |||
Nilai | Ukuran | Kksi tarik min | Hasil ksi min |
A325 | 1/2" - 1 | 120 | 92 |
1 1/8 - 1 1/2 | 105 | 81 | |
A490 | 1/2 - 1 1/2 | 150 | 130 |
A193 B7 | Hingga 2 1/2 | 125 | 105 |
2 5/8 - 4 | 115 | 95 |
Diameter Baut | D | F | C | H | T | |||||
Diameter Tubuh | Lebar Di Seluruh Rumah Susun | Lebar Di Sudut | Tinggi | Panjang Benang | ||||||
Maks | Dasar | Maks | Minimal | Maks | Minimal | Dasar | Maks | Minimal | Dasar | |
1⁄2 | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3⁄4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
